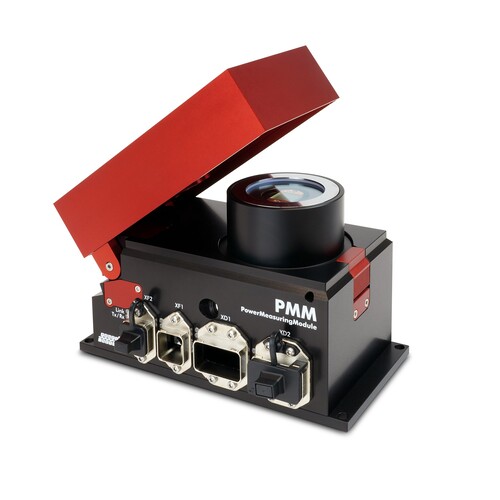

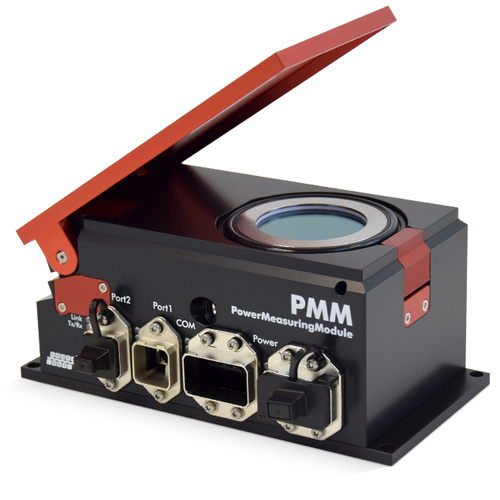

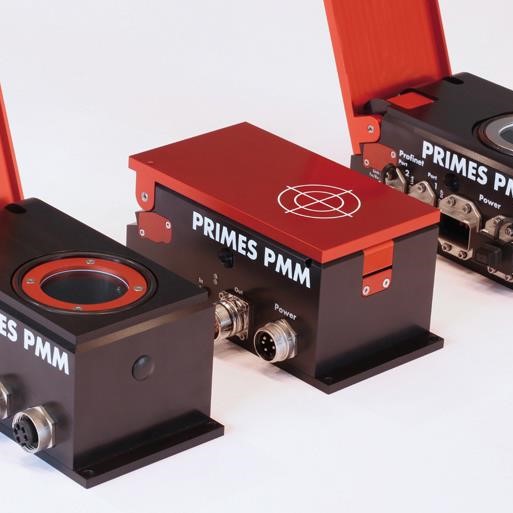

PowerMeasuringModule PMM 生產線雷射功率器
PRIMES PMM 是一款專為「嚴苛工業環境」與「高度自動化產線」量身打造的雷射功率監測模組。它完美結合了業界驗證的熱量測量技術與高頻率光電採樣，不僅免水冷、抗污染，更能直接與廠內的 PLC 控制系統無縫對接。從 400 W 到 12 kW 的高功率雷射，PMM 都能在數秒內給出精準判讀，是實現智慧製造與 100% 品質把關的終極樞紐。
為什麼 PMM 如此特別？
■ 無縫對接自動化大腦 (PLC)
內建極致豐富的工業通訊介面（包含 PROFINET®、EtherCAT®、EtherNet/IP™、PROFIBUS® 等）。測量結果與警報能毫秒級回傳至 PLC，與您的生產節奏完美同步。
■ 專為嚴苛產線設計的裝甲
堅固的機身完全無需外接冷卻水或壓縮空氣。配備自動快門與防護蓋，有效阻絕加工區的粉塵與金屬飛濺，確保光學元件在惡劣環境下依然精準如一。
■ 光速測量，絕不拖慢產能
具備高達 ±3% 的測量精度。測量週期極短，進階 AP3s 型號甚至能在 5 秒內完成測量並輸出數值。完美利用產線的零件上下料空檔進行快速雷射體檢。
■ 超短脈衝的峰值捕捉專家
不只能測連續波 (CW)！針對脈衝雷射，PMM 透過超高頻率的採樣率，能精準偵測短至 50 µs 的單一脈衝，同步為您解算出平均功率與關鍵的峰值功率。
■ 免工具秒換保護鏡 (卡匣式)
時間就是金錢！PMM 提供革命性的「快拆卡匣式」保護視窗設計，產線人員無需任何工具，即可在幾秒鐘內完成防護鏡片更換，將停機維護時間降至最低。
■ 智慧預警與報廢防護網
用戶可直接在 PLC 系統中設定製程公差、警告值與極限值。一旦雷射功率出現微小衰退，系統將立即警報，及早攔截瑕疵品，大幅減少廢料成本。
哪些產業絕對需要 PMM？
PRIMES PMM 工業級模組，是追求「零缺陷、高自動化」製造商的標準配備：
- ✔ 汽車製造與電動車 (EV) 產線： 針對自動化銲接、電池極耳切割等工站，確保高功率雷射全天候穩定輸出。
- ✔ 大型積層製造 (3D列印)： 針對多雷射系統的工業級金屬 3D 列印機，實現雷射功率的即時監控與自動校準。
- ✔ 工廠自動化與系統整合商： 作為整廠輸出的關鍵製程監控元件，大幅提升設備的附加價值與智慧化水平。
- ✔ 高階品質管理部門： 透過 PLC 收取的數據流，建立完整的生產履歷與預測性維護模型。
詳細技術規格
| 測量參數 | PMM |
|---|---|
| Power range (功率範圍) 1) | 400 – 12000 W |
| Wavelength range (波長範圍) | 440 – 460 nm (藍光), 510 – 540 nm (綠光) 800 – 1100 nm (近紅外光 NIR) |
| Max. beam diameter (最大光束直徑) | 30 mm |
| 吸收器上的最大功率密度 (Peak) (光束直徑對應) |
> 10 mm: 4 kW/cm² 10 – 3 mm: 5 kW/cm² 3 – 1.5 mm: 10 kW/cm² < 1.5 mm: 12 kW/cm² |
| 照射時間 (連續/脈衝) 1) | 0.1 – 2.0 s (AP3s 型號可達 0.1 – 1.0 s) |
| 脈衝雷射測量能力 | > 50 µs: 可測平均與峰值功率 (最高 10 kHz / 50% duty cycle) < 50 µs: 僅測平均功率 |
| 每次測量能量 / 測量頻率 | 400 – 3500 J (建議 400–1000 J) 500 J: 1 次/2分鐘 | 1000 J: 1 次/4分鐘 |
| 測量值輸出所需總時間 | 標準版 < 15 s | AP3s 型號 < 5 s |
| 設備參數與電源 | |
| 最大入射角 / 測量精度 / 重現性 | ± 10° / ± 3 % / ± 1 % |
| 電源供應 (DC IN / OUT) | IN: 24 V DC (250 mA) | OUT: 24 V DC (Max 5 A) |
| 通訊與尺寸 | |
| 工業通訊介面 (PLC) | PROFINET®, PROFIBUS®, EtherCAT™, EtherNet/IP™, DeviceNet™, Parallel |
| 尺寸 (長 x 寬 x 高) / 重量 | 關閉: 200 x 100 x 89 mm | 開啟: 246 x 100 x 227 mm 約 2.2 kg |
1) 標示之極限值需與允許的最大能量 (E = P ∙ t) 綜合評估。
PRIMES PMM 將光速般的測量效率、無懈可擊的裝甲防護與全面的 PLC 通訊能力完美融合。
它是次世代自動化產線不可或缺的品質守門員，幫助您大幅降低廢料成本、最大化生產效益。
