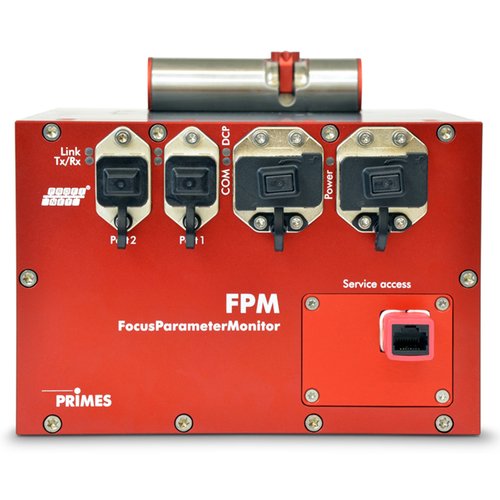

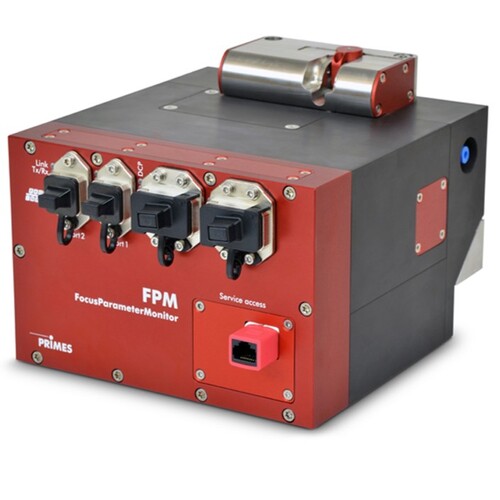

FocusParameterMonitor FPM 生產線雷射光束功率監測儀
產品內容
PRIMES FPM 是一款專為生產線設計的高度整合「雷射光束功率監測儀」。憑藉自主運作的強大核心，它能在數秒內同步提供雷射功率與光束分佈的關鍵數據。完全無需外部冷卻、如面紙盒般的輕巧體積，讓它成為直接整合至自動化產線、實現預測性維護的最完美選擇。
為什麼 FPM 如此特別？
■ 雙重測量，一體化極致設計

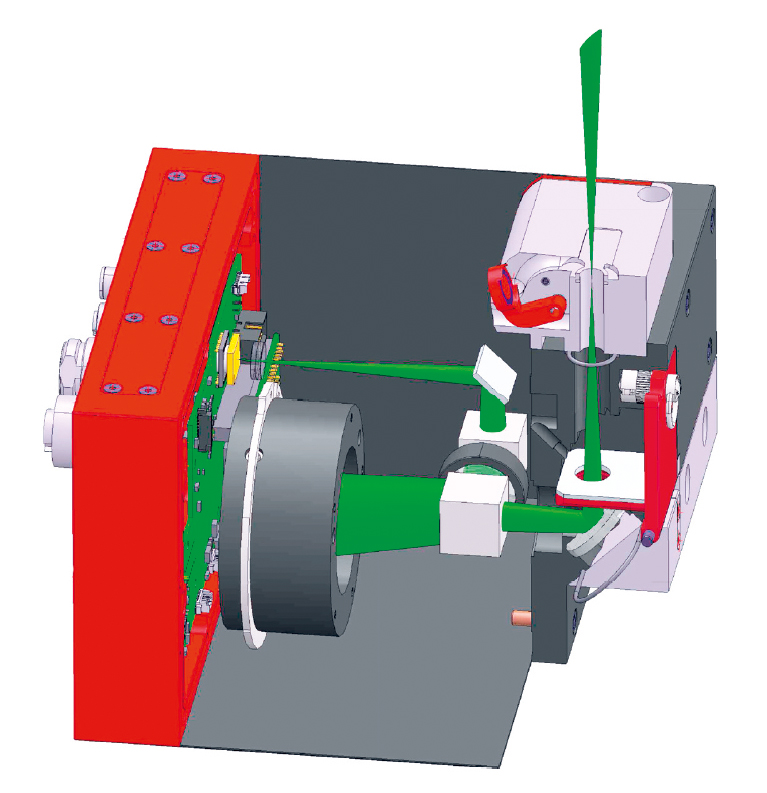

巧妙將入射光束一分為二：大部分能量導入吸收器精準測量「雷射功率」；另一小部分則透過成像光學與衰減器，由內建相機捕捉並計算「光斑位置與直徑」，一次測量，雙重數據。
■ 專為短脈衝雷射量身優化
測量邏輯專為短雷射脈衝 (0.3–1s) 設計。這種瞬時測量方式比傳統連續波測量更貼近實際的雷射加工狀態，能為產線提供最真實、最可靠的焦點位置資訊。
■ 極致精巧與近乎零維護
內部無任何活動機械部件，打造出僅面紙盒大小的防塵 (IP64) 堅固機身。只需微量清潔空氣除塵，完成初期設置後即可在產線上長期穩定運行，將維護成本降至最低。
■ 完美對接智慧工廠 (PLC)
可自定義測量頻率，並支援 PROFINET、Ethernet 等工業通訊介面，將即時數據直接傳送至 PLC。內建 Web 伺服器讓您透過瀏覽器即可將測量結果視覺化，輕鬆實現品質履歷追溯。
■ 彈性擴展的焦散線分析
為了確保設備極致的耐用度，FPM 內部取消了移動部件；若您有進階的 3D 光束焦散線分析需求，只需簡單搭配外部線性 Z 軸，即可獲得完整的傳播路徑特性。
誰適合使用 FPM？
PRIMES FPM 生產線雷射光束功率監測儀，是邁向智慧製造與預測性維護的理想選擇：
- ✔ 產線經理與自動化工程師： 需要無縫整合的感測器，即時獲取雷射功率與光斑數據，確保每批次加工品質的絕對一致。
- ✔ 預測性維護團隊 (Predictive Maintenance)： 利用全天候的即時數據監控雷射健康趨勢，在防護鏡片嚴重污染或雷射衰退前提前預警。
- ✔ 品質保證部門 (QA)： 輕鬆執行雷射系統的性能驗證與趨勢分析，建立數位化的生產履歷。
- ✔ 短脈衝雷射精密加工業： 針對光束特性對良率極其敏感的精密製程，提供最貼近真實加工狀態的數據。
詳細技術規格
| MEASUREMENT PARAMETERS | FPM |
|---|---|
| Beam dimensions 1) | 75 – 2000 µm |
| Wavelength range | 515 – 545 nm, 1030 – 1090 nm |
| Max. laser power | 8 kW |
| Energy per measuring cycle (EMin / EMax depending on absorber temp.) |
120 J / 3000 J |
| Max. beam divergence | 60, 100, 120, 160 mrad (depending on config) |
| Max. power density | 1 MW / cm² (60 mm below entrance opening) |
| Laser pulse duration | 0.3 – 1 s |
| SUPPLY & COMMUNICATION | |
| Power supply | 24 V DC ± 5 %, max. 0.5 A |
| Compressed air (ISO 8573-1) | 1 – 2 bar | 10 – 15 l / min | [ 1:4:2 ] |
| Interfaces | PROFINET, PROFINET M12, Ethernet, PROFIBUS |
| DIMENSIONS & ENVIRONMENTAL | |
| Dimensions (L x W x H) / Weight | 210 × 185 × 153 mm | approx. 10 kg |
| Operating / Storage Temp. | 15 – 40 °C / 5 – 50 °C (Ref: 22 °C) |
| Protection category & class | IP 64 (with closure closed) | Class III |
1) 在提高測量不確定性的前提下，可測量小至 40 µm 之光束。
PRIMES FPM 以其免冷卻、零耗材的緊湊設計，將繁瑣的雷射監控化為最簡單的日常。
它是打通自動化生產線任督二脈、實現智慧製造與 100% 良率控制的終極裝備。
