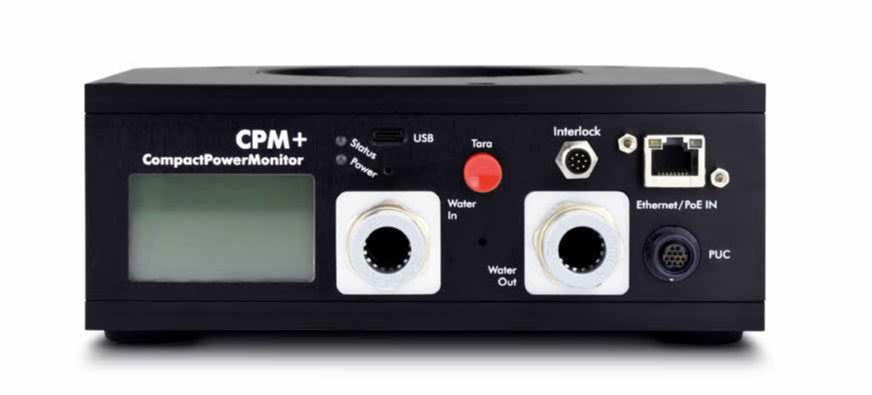

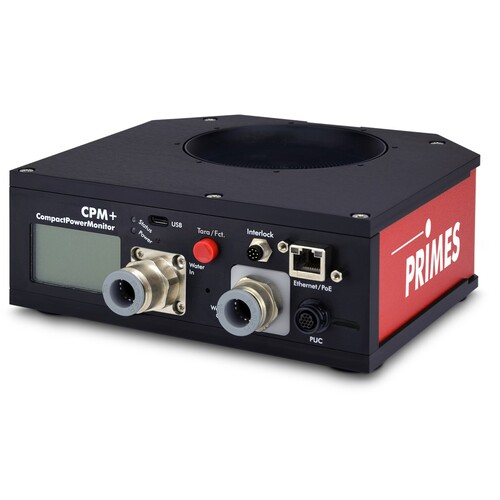

CompactMonitor CPM+ 雷射功率監測儀
產品內容
PRIMES CPM+ 是一款專為連續波 (CW) 與高頻脈衝雷射打造的新世代功率測量設備。它將經典的「熱量測量原理」推向全新高度——透過特殊水冷吸收器精算冷卻水溫差，完美實現 0.1 kW 至 30 kW 的超寬廣測量範圍。結合首創的「超聲波流量計」與現代化 PoE 供電，CPM+ 將為您的自動化產線帶來前所未有的極致穩定與零死角整合。
為什麼 CPM+ 如此特別？
■ 無視偏差的絕對測量能力
配備特殊結構化與耐磨塗層的吸收器，即使雷射光束偏離中心或帶有傾斜角，CPM+ 依然能高效吸收並將背向反射降至最低，確保測量數據不受任何外部光學變數干擾。
■ 零磨損：創新超聲波流量計
F-10 與 F-30 型號領先業界導入「超聲波流量計」，徹底淘汰傳統機械水表。這不僅消除了機械磨損的風險，更讓設備在長時間高強度運轉下，依然維持零誤差的熱讀數。
■ 0.1 kW 至 30 kW 全面制霸
全系列三款型號，完美涵蓋從百瓦級精密加工到 30 kW 重型焊接的需求。支援從藍光、綠光到近紅外 (NIR) 甚至 10.6 μm (選配) 的廣泛工業波段。
■ 現代化智聯：PoE 一線搞定
引領工廠智聯標準，全面支援 PoE (乙太網路供電) 與 USB-C。一條網路線即可同時完成供電與高速資料傳輸，完美整合至您的自動化機台或 LDS 診斷軟體中。
■ 工業級堅固與智慧互鎖防護
專為 24/7 嚴苛工業環境設計。內建智慧型 Interlock 安全互鎖機制，系統將隨時監控水流量、水溫與吸收器溫度，一旦發生異常將瞬間切斷雷射，徹底杜絕工安風險。
哪些產業絕對需要 CPM+？
PRIMES CPM+ 的免維護與高連動特性，是追求頂尖製程良率的終極首選：
- ✔ 生產線自動化工程師： 透過 PoE 輕鬆連動產線，對高功率雷射加工進行全天候監測，即時攔截功率衰退導致的加工瑕疵。
- ✔ 高功率雷射系統製造商： 出廠前的極限性能調校與驗證，確保設備輸出符合最嚴苛的國際規範。
- ✔ 汽車製造與重工業應用： 在依賴連續高功率的深熔焊接與厚板切割中，提供無與倫比的長時間數據支援。
- ✔ 前瞻雷射技術研發： 結合 FM+ 或 BM+ 等光束分析儀，在實驗室中打造全方位的雷射診斷生態系。
詳細技術規格
| MEASUREMENT PARAMETERS | CPM+ F-1 | CPM+ F-10 | CPM+ F-30 |
|---|---|---|---|
| Power range (功率範圍) | 0.1 – 1.4 kW | 0.5 – 10 kW | 2 – 30 kW |
| Wavelength range (波長) | 340 – 800 nm 1) / 800 – 1100 nm | ||
| Irradiation time / Power density | 連續照射 (CW) | 平均 0.5 kW/cm² (最高 1 kW/cm²) | ||
| DEVICE PARAMETERS | |||
| Entrance aperture (入射孔徑) | 4 mm | 90 mm | 180 mm |
| Max. beam diameter (最大光束) | 23 mm | 45 mm | 90 mm |
| Max. centered tolerance / Angle | ± 3 mm / ± 10° | ± 5 mm / ± 10° | ± 5 mm / ± 10° |
| Accuracy (精度) / Reproducibility | 精度 ± 3 % (NIR) | 重現性 ± 1.5 % | ||
| Time Constant (時間常數) | < 10 s | 60 s (達 99%) | < 15 s |
| SUPPLY & COMMUNICATION | |||
| Power supply / Interfaces | PoE (IEEE 802.3af-2003 Class 3) / USB-C / Ethernet / Interlock | ||
| Min / Recommended Water Flow | 0.5 l/min 1 – 2 l/min |
4 l/min 8 – 11 l/min |
15 l/min 25 – 30 l/min |
| Cooling water pressure | 2 – 4 bar | ||
| DIMENSIONS AND WEIGHT | |||
| Dimensions (L x W x H) | 180 x 143 x 71 mm | 260 x 182 x 113 mm | 260 x 220 x 113 mm |
| Weight (approx.) | 2.2 kg | 4.7 kg | 5.8 kg |
1) 如需測量其他波段 (10.6 μm 等)，歡迎洽詢長豐專業團隊。
PRIMES CPM+ 透過革命性的超聲波流量計與現代化的智聯架構，成功將熱量測量推向零磨損的極致境界。
它將成為您在挑戰高階雷射加工、自動化產線品質升級時，最堅強且最省心的品管守護者。
